| reFereNcia | TUBo (mm) | oriFicio (mm) | a (mm) | B (mm) | c (mm) | D (mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf4supn-1 | 1/4” (6.4) | 0.150 (3.81) | 3.26 (82.9) | 1.80 (45.6) | 1.22 (30.9) | 0.27 (6.7) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf6supn-1 | 3/8” (9.5) | 0.250 (6.35) | 3.50 (88.8) | 1.93 (49.1) | 1.31 (33.4) | 0.27 (6.7) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf8supn-1 | 1/2” (12.7) | 0.375 (9.53) | 3.68 (93.4) | 2.07 (52.7) | 1.35 (34.4) | 0.27 (6.7) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf12supn-1 | 3/4” (19.1) | 0.625 (15.88) | 4.16 (105.6) | 2.38 (60.5) | 1.52 (38.7) | 0.27 (6.7) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf16supn-1 | 1” (25.4) | 0.875 (22.23) | 4.51 (114.5) | 2.48 (63.1) | 1.77 (45.0) | 0.27 (6.7) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| reFereNcia | TUBo (mm) | oriFicio (mm) | e (mm) Max | HeX 1 (mm) | HeX 2 (mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf4supn-1 | 1/4” (6.4) | 0.150 (3.81) | 0.25 (6.4) | 0.75 (19.1) | 0.69 (17.5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf6supn-1 | 3/8” (9.5) | 0.250 (6.35) | 0.25 (6.4) | 0.75 (19.1) | 0.81 (20.6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf8supn-1 | 1/2” (12.7) | 0.375 (9.53) | 0.25 (6.4) | 0.75 (19.1) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf12supn-1 | 3/4” (19.1) | 0.625 (15.88) | 0.25 (6.4) | 0.75 (19.1) | 1.19 (30.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf16supn-1 | 1” (25.4) | 0.875 (22.23) | 0.25 (6.4) | 0.75 (19.1) | 1.75 (44.5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

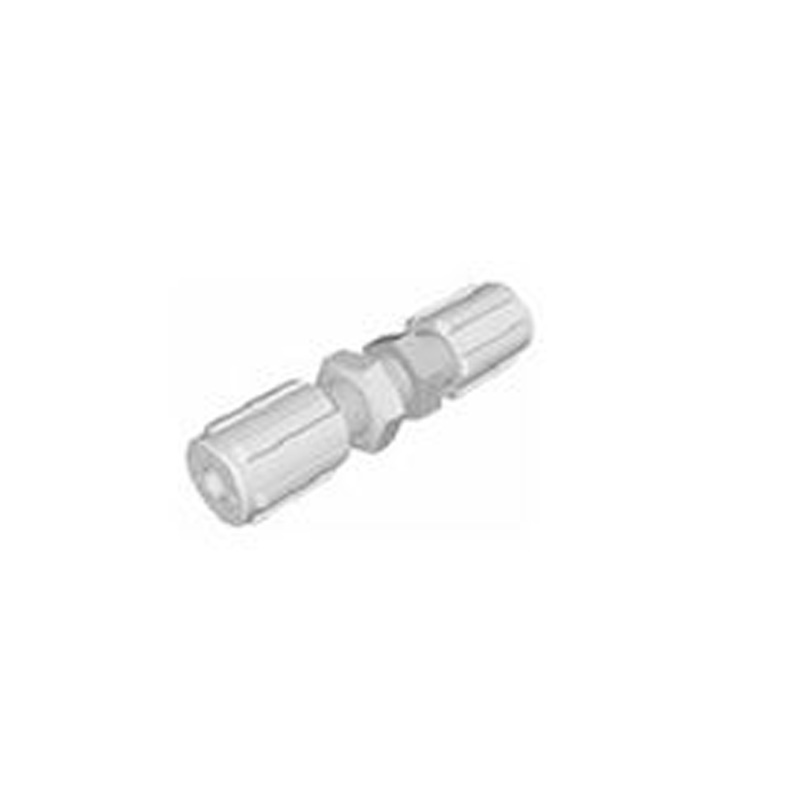

Sistema de conexión “flaregrip”.
Compatibles con una amplia gama de fluidos corrosivos.
Provee conducciones libres de fugas.
Compactos.
Material: perfluoroalcoxi (pfa) – tuercas en pvdf.
Temperatura máxima de trabajo: 100 ºc.
Opcional tuercas de pfa- temperatura máxima de 160 ºc.
