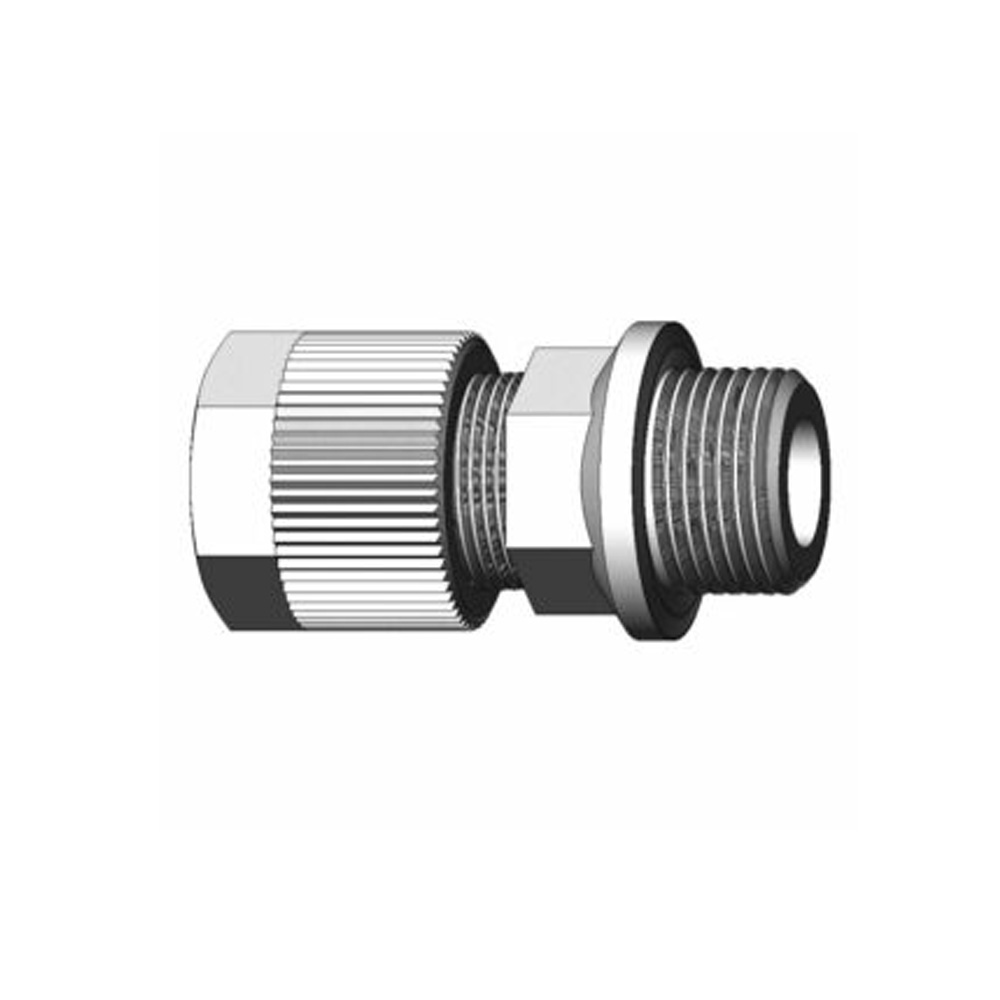

Racor Macho Recto Cilíndrico con Junta FKM Ref SO 21124 OR Racores PVDF

reFereNcia-d-g bar M sW1 sW2 l D1 D2 i s o-ring z e kg/100
*so 21124-4-1/8 oR 10 10×1 12     10 34.5 16.0 15.0 8.0 1.00 9.25×1.78 15.5 3.1 0.576
*so 21124-4-1/4 oR 10 10×1 12     13 36.5 19.5 19.0 10.0 1.50 12.42×1.78 15.5 3.1 0.739
*so 21124-4-3/8 oR 10 10×1 12     17 37.5 23.5 23.0 10.0 2.00 15.6×1.78 16.5 3.1 1.045
*so 21124-4-1/2 oR 10 10×1 12     19 42.5 30.0 27.0 12.0 2.50 20.29×2.62 19.5 3.1 1.516
so 21124-6-1/8 oR 10 10×1 12     10 34.5 16.0 15.0 8.0 1.00 9.25×1.78 15.5 2.8 0.583
so 21124-6-1/4 oR 10 10×1 12     13 36.5 19.5 19.0 10.0 1.50 12.42×1.78 15.5 2.8 0.746
so 21124-6-3/8 oR 10 10×1 12     17 37.5 23.5 23.0 10.0 2.00 15.6×1.78 16.5 2.8 1.051
so 21124-6-1/2 oR 10 10×1 12     19 42.5 30.0 27.0 12.0 2.50 20.29×2.62 19.5 2.8 1.522
so 21124-8-1/8 oR 10 12×1 14     10 35.5 16.0 15.0 8.0 1.00 9.25×1.78 15.5 4.8 0.661
so 21124-8-1/4 oR 10 12×1 14     13 37.5 19.5 19.0 10.0 1.50 12.42×1.78 15.5 4.8 0.661
so 21124-8-3/8 oR 10 12×1 14     17 38.5 23.5 23.0 10.0 2.00 15.6×1.78 16.5 4.8 1.126
so 21124-8-1/2 oR 10 12×1 14     19 43.5 30.0 27.0 12.0 2.50 20.29×2.62 19.5 4.8 1.558
so 21124-10-1/4 oR 10 14×1 17     13 39.0 19.5 19.0 10.0 1.50 12.42×1.78 15.0 6.6 1.072
so 21124-10-3/8 oR 10 14×1 17     17 40.0 23.5 23.0 10.0 2.00 15.6×1.78 16.0 6.6 1.364
so 21124-10-1/2 oR 10 14×1 17     19 45.5 30.0 27.0 12.0 2.50 20.29×2.62 19.0 6.6 1.812
so 21124-12-1/4 oR 10 16×1 19     13 41.5 19.5 19.0 10.0 1.50 12.42×1.78 14.0 8.0 1.289
so 21124-12-3/8 oR 10 16×1 19     17 41.5 23.5 23.0 10.0 2.00 15.6×1.78 15.0 8.0 1.594
so 21124-12-1/2 oR 10 16×1 19     19 46.5 30.0 27.0 12.0 2.50 20.29×2.62 18.0 8.0 2.039
so 21124-12/9-1/4 oR 10 16×1 19     13 41.0 19.5 19.0 10.0 1.50 12.42×1.78 24.0 7.0 1.334
so 21124-12/9-3/8 oR 10 16×1 19     17 42.0 23.5 23.0 10.0 2.00 15.6×1.78 25.0 7.0 1.599
so 21124-12/9-1/2 oR
10 16×1 19     19 47.0 30.0 27.0 12.0 2.50 20.29×2.62 30.0 7.0 1.989
Categorías: ,

Descripción

Especificaciones
Material: fluoruro de polivinilideno.
Especialmente resistente a los fluidos químicos corrosivos, alifáticos, aromáticos, ácidos carboxílicos, alcoholes, cloruros y mercaptanos. PVDF no es resistente a las aminas alcalinas, metales alcalinos y álcalis.
Para cada aplicación es recomendable ver tablas de compatibilidades químicas para una correcta selección del material.
Presión de trabajo (PN): 10 bar a +23 ºC. Temperatura de trabajo: -40ºC a +100ºC.
El PVDF cumple con la CFR 21, § 177.2510 de la FDA y puede ser
utilizado en contacto con alimentos.



Características
Fácil y rápido de instalar. Amplia gama y disponibilidad.
Alta resistencia a fluidos corrosivos.
Compactos.
