Enchufes rápidos industriales: cómo elegir según fluido, presión y material

En Compofluid disponemos de una amplia gama de enchufes rápidos industriales diseñados para conectar y desconectar circuitos de fluidos de forma rápida, segura y eficiente.

Trabajamos con soluciones en PVDF, acero inoxidable, acero, latón y POM, además de diferentes tecnologías y sistemas de conexión para aplicaciones industriales en neumática, hidráulica, conducción de líquidos, gases, productos químicos, fluidos corrosivos, toma de muestras, vacío, carga y mantenimiento de equipos.

La elección del enchufe rápido adecuado depende del fluido, presión, temperatura, material, diámetro, caudal y frecuencia de conexión. Por ello, en Compofluid no solo suministramos componentes: ayudamos a seleccionar la solución más adecuada para cada instalación.¿Ya sabes qué tipo de conexión necesitas? Consulta nuestro catálogo de enchufes rápidos industriales y accede directamente a las diferentes familias, materiales y modelos disponibles.

Gama de enchufes rápidos industriales

Nuestra gama permite cubrir desde conexiones sencillas para servicios industriales hasta aplicaciones más exigentes donde la resistencia química, la presión, la seguridad o la reducción de derrames son factores críticos.

Puedes encontrar soluciones específicas para:

• Productos químicos y fluidos corrosivos.
• Aire comprimido y neumática.
• Sistemas hidráulicos.
• Líquidos y gases industriales.
• Vacío, carga y pruebas de circuitos.
• Equipos de laboratorio y toma de muestras.
• Aplicaciones de alta pureza.
• Procesos que requieren conexiones y desconexiones frecuentes.

Cómo elegir un enchufe rápido industrial

Un enchufe rápido debe seleccionarse como parte del sistema completo de conducción de fluidos. Elegir únicamente por diámetro o por apariencia puede provocar pérdidas de rendimiento, incompatibilidades químicas o problemas de estanqueidad.

Los principales factores que deben analizarse son los siguientes.

Tipo de fluido

El primer criterio de selección debe ser siempre el medio que circulará por la conexión.

Aire, agua, gases, productos químicos, ácidos, bases, disolventes o fluidos de alta pureza pueden necesitar materiales y juntas diferentes.

Cuando se trabaja con productos químicos agresivos, la compatibilidad química de todos los materiales en contacto con el fluido resulta especialmente importante.

Presión de trabajo

Existen enchufes rápidos diseñados para diferentes rangos de presión.

Antes de seleccionar un modelo es necesario conocer tanto la presión normal de trabajo como las posibles condiciones máximas de funcionamiento del circuito.

Temperatura

La temperatura puede modificar el comportamiento de materiales, juntas y componentes.

Por este motivo, la compatibilidad debe analizarse teniendo en cuenta simultáneamente fluido, concentración, temperatura y presión.

Caudal y diámetro

El diámetro de la conexión influye directamente en la sección de paso disponible.

En aplicaciones donde se necesita un determinado caudal, utilizar una conexión demasiado pequeña puede convertirse en una restricción dentro del circuito.

Frecuencia de conexión y desconexión

Las necesidades de una conexión que se manipula una vez al año son diferentes de las de un banco de pruebas, una máquina o una línea de producción donde el enchufe se conecta varias veces al día.

En estos casos adquieren especial importancia la ergonomía, el sistema de bloqueo, las válvulas y la resistencia al desgaste.

Enchufes rápidos de PVDF para productos químicos

Los enchufes rápidos de PVDF son una solución especialmente indicada para instalaciones donde se manipulan productos químicos agresivos o fluidos corrosivos.

El PVDF —fluoruro de polivinilideno— presenta una elevada resistencia química y permite fabricar sistemas de conexión adecuados para numerosas aplicaciones industriales en las que otros materiales podrían degradarse prematuramente.

Dentro de esta familia existen diferentes configuraciones:

• Conexión directa a tubo.
• Espiga para manguera.
• Conexiones roscadas.
• Configuraciones rectas o en ángulo.

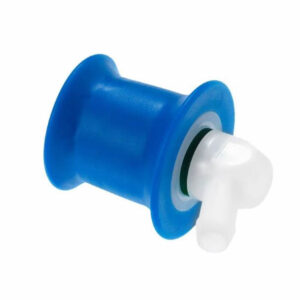

• Modelos con válvula de cierre.

Estas soluciones se utilizan habitualmente en dosificación química, tratamiento de aguas, toma de muestras, laboratorios, instalaciones de proceso y sistemas de conducción de fluidos corrosivos.

Ver enchufes rápidos de PVDF

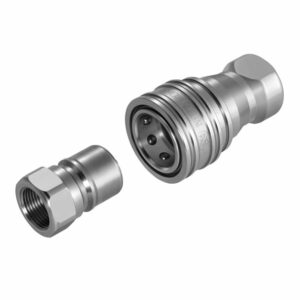

Enchufes rápidos de acero inoxidable

Los enchufes rápidos de acero inoxidable combinan resistencia mecánica, durabilidad y buena resistencia frente a la corrosión.

Son utilizados en numerosas aplicaciones industriales con líquidos, gases y aire comprimido cuando las condiciones de trabajo requieren una conexión robusta y fiable.

El acero inoxidable también resulta especialmente interesante en instalaciones donde la facilidad de limpieza y la resistencia del componente son factores importantes.

La selección final debe considerar tanto el material del cuerpo como las juntas, válvulas y demás elementos que estarán en contacto con el fluido.

Ver enchufes rápidos de acero inoxidable

Enchufes rápidos NITTO KOHKI

Compofluid dispone de una amplia gama de enchufes rápidos NITTO KOHKI para diferentes aplicaciones industriales.

Dentro de la gama existen soluciones orientadas a:

• Aplicaciones generales.
• Baja, media y alta presión.
• Equipos con espacio reducido.

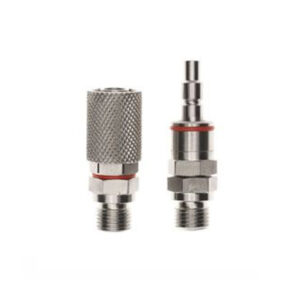

• Conexiones con mecanismo de seguridad.
• Sistemas de cara plana.

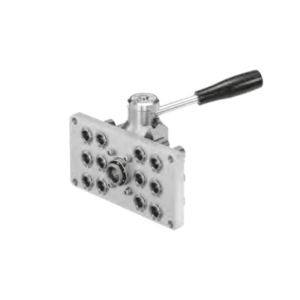

• Conexiones multipuerto.
• Reducción del goteo durante la desconexión.
• Productos químicos y aplicaciones de alta pureza.

La variedad de series permite seleccionar una conexión según las características reales del circuito en lugar de utilizar una solución genérica para todas las aplicaciones.

Ver enchufes rápidos NITTO KOHKI

Enchufes rápidos SERTO

Los enchufes rápidos SERTO permiten realizar conexiones compactas y seguras en diferentes sistemas industriales.

La gama incluye soluciones de dimensiones reducidas para circuitos donde el espacio disponible es limitado, así como series diseñadas para aplicaciones con mayores exigencias de presión y seguridad.

Su utilización puede integrarse con otros componentes SERTO y con el resto del sistema de conducción de fluidos formado por tubos, racores, válvulas y accesorios.

Ver enchufes rápidos SERTO

Enchufes rápidos con válvula y sistemas antigoteo

En determinados procesos es necesario limitar la salida de producto cuando se desconecta una línea.

Los enchufes rápidos con válvula de cierre automático permiten cerrar el paso del fluido durante la desconexión y pueden resultar especialmente interesantes en:

• Líneas de productos químicos.
• Equipos sometidos a mantenimiento frecuente.
• Sistemas donde no interesa vaciar completamente el circuito.
• Aplicaciones donde se quiere reducir el derrame de producto.
• Instalaciones donde se realizan cambios frecuentes de equipo.

Existen también soluciones específicas destinadas a minimizar el goteo durante las operaciones de conexión y desconexión.

Enchufes rápidos para aire comprimido y neumática

En instalaciones neumáticas, los enchufes rápidos permiten conectar herramientas, mangueras, máquinas y equipos de forma rápida.

Para seleccionar correctamente una conexión de aire comprimido es necesario considerar:

• Presión de trabajo.
• Caudal necesario.
• Diámetro de tubo o manguera.
• Sistema de bloqueo.
• Frecuencia de conexión.
• Espacio disponible.

Una conexión infradimensionada o deteriorada puede provocar pérdidas de presión o fugas de aire, por lo que estos componentes deben formar parte del mantenimiento periódico de la instalación.

Enchufes rápidos para vacío, carga y pruebas de circuitos

Las operaciones de vacío, carga, llenado y pruebas de presión requieren conexiones rápidas que permitan acoplar y desacoplar equipos de servicio sin realizar desmontajes complejos.

Estas soluciones son especialmente interesantes en:

• Bancos de pruebas.
• Procesos de fabricación.
• Operaciones de mantenimiento.
• Equipos de vacío.
• Sistemas de carga de gases o fluidos.
• Pruebas de estanqueidad.

En estas aplicaciones deben verificarse especialmente la estanqueidad, el tipo de junta, el fluido o gas utilizado y las condiciones de vacío o presión.

Ver enchufes rápidos para vacío y carga

Una conexión rápida forma parte de un sistema completo

El funcionamiento de un enchufe rápido depende también de los componentes que lo acompañan.

Por este motivo, en Compofluid podemos integrar la conexión rápida con otros elementos para la conducción y control de fluidos:

• Racores industriales.
• Válvulas para control de fluidos.
• Tubos y mangueras.

La selección conjunta de materiales permite mantener la compatibilidad química, mecánica y térmica a lo largo de todo el circuito.

Ventajas de utilizar enchufes rápidos industriales

Un sistema de conexión rápida correctamente seleccionado puede aportar importantes ventajas operativas:

• Reducción del tiempo de conexión y desconexión.
• Facilidad de mantenimiento y sustitución de equipos.
• Posibilidad de realizar conexiones sin herramientas en muchas aplicaciones.
• Reducción de paradas durante determinadas operaciones de mantenimiento.
• Mayor flexibilidad en máquinas y líneas de proceso.
• Posibilidad de incorporar válvulas automáticas.
• Soluciones específicas para productos químicos, alta presión o alta pureza.
• Disponibilidad de diseños compactos para espacios reducidos.

¿Qué información necesitamos para seleccionar un enchufe rápido?

Para recomendar una solución adecuada es conveniente disponer de la siguiente información:

1. Fluido o gas que circulará por la conexión.
2. Concentración, cuando se trate de un producto químico.
3. Presión de trabajo y presión máxima prevista.
4. Temperatura de funcionamiento.
5. Diámetro del tubo o manguera.
6. Tipo de conexión necesaria.
7. Caudal aproximado.
8. Material preferente o requerido.
9. Frecuencia de conexión y desconexión.
10. Necesidad de incorporar válvula de cierre o sistema antigoteo.

Con estos datos, Compofluid puede ayudar a identificar qué familia de enchufe rápido industrial se adapta mejor a la instalación.

Preguntas frecuentes sobre enchufes rápidos

¿Qué es un enchufe rápido industrial?

Es un sistema de conexión diseñado para unir y separar dos partes de un circuito de fluidos de forma rápida. Dependiendo del modelo puede incorporar válvulas que cierran automáticamente el paso durante la desconexión.

¿Qué material debo elegir?

Depende principalmente del fluido, presión y temperatura. PVDF, acero inoxidable, acero, latón y POM presentan características diferentes y deben seleccionarse según la aplicación.

¿Cuándo conviene utilizar un enchufe rápido de PVDF?

El PVDF resulta especialmente interesante en numerosas aplicaciones con productos químicos agresivos y líquidos corrosivos gracias a su elevada resistencia química.

¿Existen enchufes rápidos para alta presión?

Sí. Existen familias diseñadas específicamente para aplicaciones de media y alta presión que incorporan sistemas de bloqueo y características adaptadas a estas condiciones.

¿Se pueden utilizar con productos químicos?

Sí, siempre que el cuerpo, las juntas y todos los materiales en contacto con el fluido sean compatibles con el producto, concentración, temperatura y presión de trabajo.

¿Hay enchufes rápidos que eviten la salida del fluido al desconectar?

Existen modelos con válvulas de cierre automático y soluciones diseñadas para reducir el derrame o goteo durante la desconexión.

¿Cómo sé qué enchufe rápido necesito?

La forma más segura de seleccionarlo es facilitar los datos de aplicación: fluido, presión, temperatura, diámetro, caudal, material y tipo de conexión. Con esta información se puede determinar la familia más adecuada.
