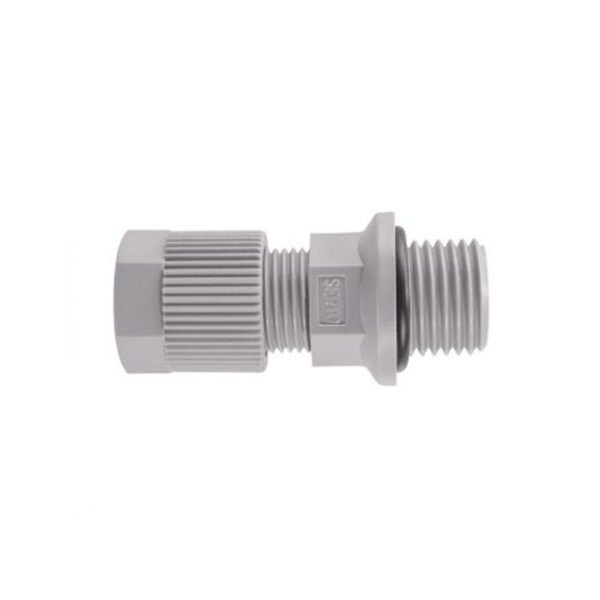

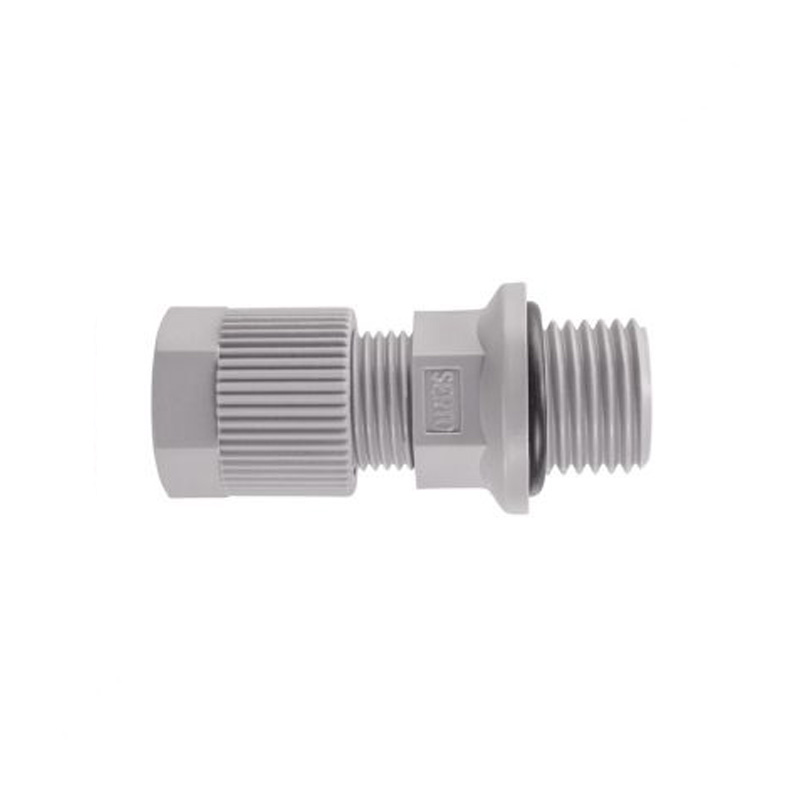

Racor Macho Recto Cilíndrico Con Junta NBR SO 31124 OR

reFereNcia-d-g	bar	M	sW1 sW2	l	D1	D2	i	t	o-ring	z	e	kg/100
so 31124-6-¹/₈ oR	10	10×1	12 10	34.5	16.0	16.5	8.5	3.5	9.25×1.78	15.0	2.8	0.378
so 31124-6-¹/₄ oR	10	10×1	12 13	36.5	19.5	20.0	10.0	3.5	12.42×1.78	15.5	2.8	0.482
so 31124-6-³/₈ oR	10	10×1	12 17	37.5	23.5	24.0	10.0	3.5	15.6×1.78	16.5	2.8	0.695
so 31124-8-¹/₈ oR	10	12×1	14 10	36.5	16.0	16.5	8.0	3.5	9.25×1.78	15.5	4.7	0.462
so 31124-8-¹/₄ oR	10	12×1	14 13	38.5	19.5	20.0	10.0	3.5	12.42×1.78	15.5	4.8	0.557
so 31124-8-³/₈ oR	10	12×1	14 17	39.5	23.5	24.0	10.0	3.5	15.6×1.78	16.5	4.8	0.758
so 31124-10-¹/₄ oR	10	14×1	17 13	39.0	19.5	20.0	10.0	3.5	12.42×1.78	15.0	6.6	0.737
so 31124-10-³/₈ oR	10	14×1	17 17	40.0	23.5	24.0	10.0	3.5	15.6×1.78	16.0	6.6	0.924
so 31124-10-¹/₂ oR	10	14×1	17 19	45.0	30.0	31.0	12.0	5.5	20.29×2.62	19.0	6.6	1.210
so 31124-12-¹/₄ oR	10	16×1	19 13	41.5	19.5	20.0	10.0	3.5	12.42×1.78	14.0	8.0	0.897
so 31124-12-³/₈ oR	10	16×1	19 17	42.5	23.5	24.0	10.0	3.5	15.6×1.78	15.0	8.0	1.092
so 31124-12-¹/₂ oR	10	16×1	19 19	47.5	29.5	30.5	12.0	5.5	20.29×2.62	18.0	8.0	1.376

Descripción

Recomendación de instalación

Rango de uso: temperatura
entre -30 ° C y + 80 ° C
Ventajas de este sello de junta tórica:
– sin residuos de sellado en dispositivos
– sello perfecto
– montaje rápido
Junta tórica patentada Conovor®.

Especificaciones

Material: Poliamida PA6.6 gris.
Racor para conducción de fluidos en general.

Para cada aplicación es recomendable ver tablas de compatibilidades químicas.
Los racores de Poliamida deben protegerse contra los rayos UV.

Presión de trabajo (PN): 10 bar a +23ºC (factor de seguridad 3) Temperatura de trabajo: -40 ºC a 80ºC.
Para las roscas cónicas se recomienda aplicar cinta de PTFE o el sellador plástico AC833 .

Características

Fácil y rápido de instalar.

Amplia gama y disponibilidad.

Buena resistencia y tenacidad.

Económico.
