| reFereNcia | TUBo (mm) | oriFicio (mm) | a (mm) | B (mm) | c (mm) | D (mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf4utn-1 | 1/4” (6.4) | 0.125 (3.18) | 3.48 (88.5) | 1.74 (44.2) | 1.74 (44.2) | 1.74 (44.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf6utn-1 | 3/8” (9.5) | 0.250 (6.35) | 3.79 (96.2) | 1.89 (48.1) | 1.89 (48.1) | 1.89 (48.1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf8utn-1 | 1/2” (12.7) | 0.375 (9.53) | 4.13 (104.8) | 2.06 (52.4) | 2.06 (52.4) | 2.06 (52.4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf12utn-1 | 3/4” (15.9) | 0.625 (15.88) | 4.63 (117.5) | 2.31 (58.8) | 2.31 (58.8) | 2.31 (58.8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1” (22.2) | 0.875 (22.23) | 5.61 (142.4) | 2.80 (71.2) | 2.80 (71.2) | 2.80 (71.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

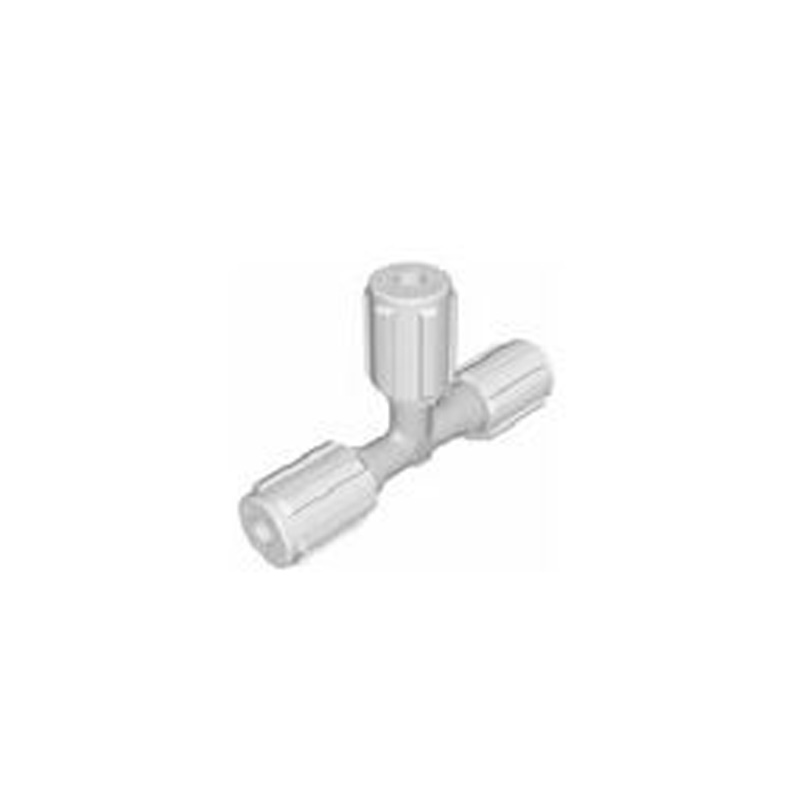

Sistema de conexión “flaregrip”.
Compatibles con una amplia gama de fluidos corrosivos.
Provee conducciones libres de fugas.
Compactos.
Material: perfluoroalcoxi (pfa) – tuercas en pvdf.
Temperatura máxima de trabajo: 100 ºc.
Opcional tuercas de pfa- temperatura máxima de 160 ºc.
