| reFereNcia | TUBo X | TUBo y |
PiPe Z | oriFicio (mm) | a (mm) | B (mm) |
c (mm) | D (mm) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf442mbtn-1 | 1/4” | 1/4” | 1/8” | 0.150 (3.81) | 3.49 (88.7) | 1.75 (44.4) | 1.75 (44.4) | 0.92 (23.4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf444mbtn-1 | 1/4” | 1/4” | 1/4” | 0.150 (3.81) | 3.49 (88.7) | 1.75 (44.4) | 1.75 (44.4) | 1.12 (28.4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf662mbtn-1 | 3/8” | 3/8” | 1/8” | 0.188 (4.78) | 3.79 (96.2) | 1.89 (48.1) | 1.89 (48.1) | 0.97 (24.6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf664mbtn-1 | 3/8” | 3/8” | 1/4” | 0.225 (5.72) | 3.79 (96.2) | 1.89 (48.1) | 1.89 (48.1) | 1.18 (30.0) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf666mbtn-1 | 3/8” | 3/8” | 3/8” | 0.225 (5.72) | 3.79 (96.2) | 1.89 (48.1) | 1.89 (48.1) | 1.18 (30.0) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf884mbtn-1 | 1/2” | 1/2” | 1/4” | 0.250 (6.35) | 4.13 (104.8) | 2.06 (52.4) | 2.06 (52.4) | 1.24 (31.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf886mbtn-1 | 1/2” | 1/2” | 3/8” | 0.350 (8.89) | 4.13 (104.8) | 2.06 (52.4) | 2.06 (52.4) | 1.24 (31.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf888mbtn-1 | 1/2” | 1/2” | 1/2” | 0.375 (9.53) | 4.13 (104.8) | 2.06 (52.4) | 2.06 (52.4) | 1.42 (36.1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf12124mbtn-1 | 3/4” | 3/4” | 1/4” | 0.150 (3.81) | 4.63 (117.5) | 2.31 (58.8) | 2.31 (58.8) | 1.39 (35.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf12128mbtn-1 | 3/4” | 3/4” | 1/2” | 0.438 (11.13) | 4.63 (117.5) | 2.31 (58.8) | 2.31 (58.8) | 1.57 (39.9) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf121212mbtn-1 | 3/4” | 3/4” | 3/4” | 0.600 (15.24) | 4.63 (117.5) | 2.31 (58.8) | 2.31 (58.8) | 1.57 (39.9) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf16164mbtn-1 | 1” | 1” | 1/4” | 0.150 (3.81) | 5.61 (142.4) | 2.80 (71.2) | 2.80 (71.2) | 1.63 (41.4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf161616mbtn-1 | 1” | 1” | 1” | 0.850 (21.59) | 5.61 (142.4) | 2.80 (71.2) | 2.80 (71.2) | 2.02 (51.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

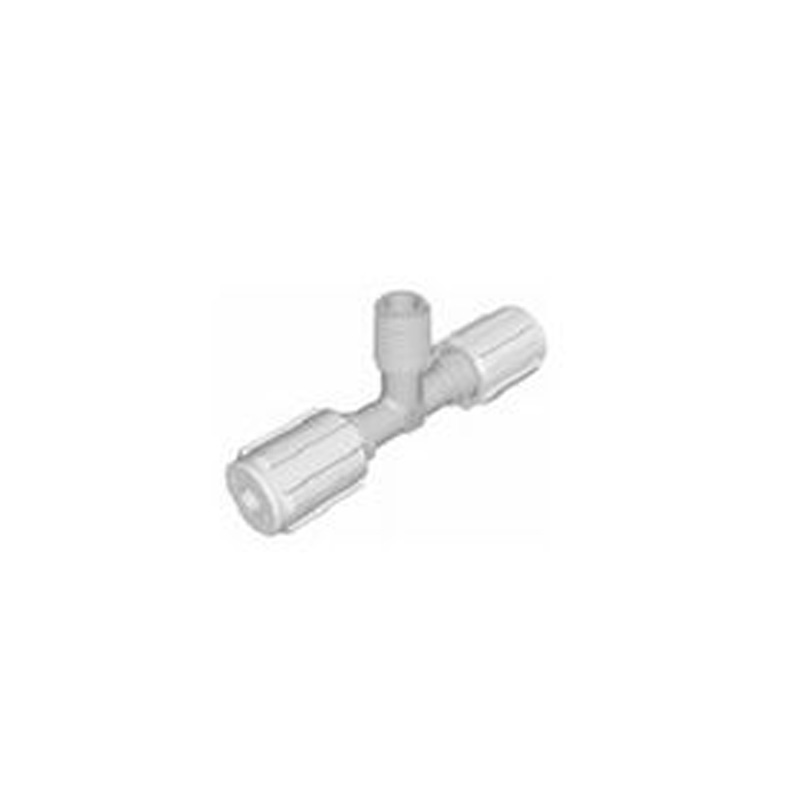

Sistema de conexión “flaregrip”.
Compatibles con una amplia gama de fluidos corrosivos.
Provee conducciones libres de fugas.
Compactos.
Material: perfluoroalcoxi (pfa) – tuercas en pvdf.
Temperatura máxima de trabajo: 100 ºc.
Opcional tuercas de pfa- temperatura máxima de 160 ºc.
