| reFereNcia | TUBo (mm) |
rosca HeMBra NPT (mm) |
oriFicio (mm) | a (mm) | B (mm) |
c (mm) | HeX (mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf42uafn-1 | 1/4” (6.4) | 1/8” (3.2) | 0.125 (3.18) | 1.89 (48.1) | 1.22 (30.9) | 0.43 (10.8) | 0.63 (16.0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf44uafn-1 | 1/4” (6.4) | 1/4” (6.4) | 0.125 (3.18) | 2.05 (52.0) | 1.22 (30.9) | 0.58 (14.8) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf46uafn-1 | 1/4” (6.4) | 3/8” (9.5) | 0.125 (3.18) | 2.06 (52.2) | 1.22 (30.9) | 0.59 (14.9) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf48uafn-1 | 1/4” (6.4) | 1/2” (12.7) | 0.125 (3.18) | 2.20 (55.8) | 1.22 (30.9) | 0.73 (18.5) | 1.19 (30.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf62uafn-1 | 3/8” (9.5) | 1/8” (3.2) | 0.250 (6.35) | 1.99 (50.5) | 1.31 (33.4) | 0.43 (10.8) | 0.63 (16.0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf64uafn-1 | 3/8” (9.5) | 1/4” (6.4) | 0.250 (6.35) | 2.13 (54.1) | 1.30 (32.9) | 0.58 (14.8) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf66uafn-1 | 3/8” (9.5) | 3/8” (9.5) | 0.250 (6.35) | 2.14 (54.2) | 1.30 (32.9) | 0.59 (14.9) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf68uafn-1 | 3/8” (9.5) | 1/2” (12.7) | 0.250 (6.35) | 2.28 (57.8) | 1.30 (32.9) | 0.73 (18.5) | 1.25 (31.8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf84uafn-1 | 1/2” (12.7) | 1/4” (6.4) | 0.375 (9.53) | 2.24 (56.9) | 1.41 (35.7) | 0.58 (14.8) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf86uafn-1 | 1/2” (12.7) | 3/8” (6.4) | 0.375 (9.53) | 2.25 (57.0) | 1.41 (35.7) | 0.59 (14.9) | 0.94 (23.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf88uafn-1 | 1/2” (12.7) | 1/2” (9.5) | 0.375 (9.53) | 2.43 (61.6) | 1.45 (36.8) | 0.73 (18.5) | 1.13 (28.7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf812uafn-1 | 1/2” (12.7) | 3/4” (12.7) | 0.375 (9.53) | 2.44 (62.0) | 1.45 (36.8) | 0.74 (18.8) | 1.38 (35.1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf816uafn-1 | 1/2” (12.7) | 1” (19.1) | 0.375 (9.53) | 2.59 (65.8) | 1.45 (36.8) | 0.59 (14.9) | 1.19 (30.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf128uafn-1 | 3/4” (19.1) | 1/2” (12.7) | 0.625 (15.88) | 2.50 (63.6) | 1.52 (38.7) | 0.73 (18.5) | 1.19 (30.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1212uafn-1 | 3/4” (19.1) | 3/4” (19.1) | 0.625 (15.88) | 2.53 (64.2) | 1.54 (39.0) | 0.74 (18.8) | 1.38 (35.1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1216uafn-1 | 3/4” (19.1) | 1” (25.4) | 0.375 (9.53) | 2.68 (68.1) | 1.54 (39.0) | 0.59 (14.9) | 1.63 (41.4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf168uafn-1 | 1” (25.4) | 1/2” (12.7) | 0.632 (16.05) | 2.75 (69.9) | 1.77 (45.0) | 0.73 (18.5) | 1.44 (36.6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1612uafn-1 | 1” (25.4) | 3/4” (19.1) | 0.875 (22.23) | 2.75 (69.9) | 1.77 (45.0) | 0.74 (18.8) | 1.44 (36.6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1616uafn-1 | 1” (25.4) | 1” (25.4) | 0.875 (22.23) | 2.75 (69.8) | 1.76 (44.6) | 0.90 (22.7) | 1.63 (41.4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

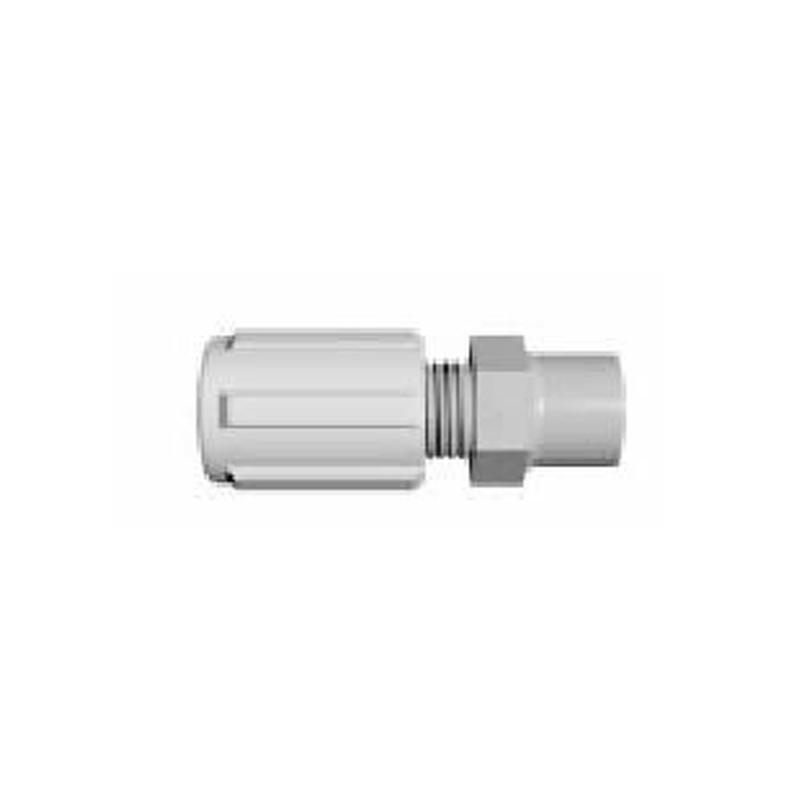

Sistema de conexión “flaregrip”.
Compatibles con una amplia gama de fluidos corrosivos.
Provee conducciones libres de fugas.
Compactos.
Material: perfluoroalcoxi (pfa) – tuercas en pvdf.
Temperatura máxima de trabajo: 100 ºc.
Opcional tuercas de pfa- temperatura máxima de 160 ºc.
